斗式提升機有多種類型，按牽引件可分為皮帶式斗式提升機、環鏈式斗式提升機、板鏈式斗式提升機。板鏈式斗式提升機有單排鏈、雙排鏈樣式。下面分享下板鏈式斗式提升機結構圖。
頭部裝配：
其實斗式提升機的結構都基本一樣，主要是由頭部、中間箱體、尾部、運行部件（提升部件）等部分。
頭部裝配主要包含輸送鏈輪、主軸、軸承座、出料口、驅動裝置，以及選裝逆止器、檢修平臺等。單排鏈提升機上下各安裝一個鏈輪，雙排鏈斗式提升機上下各安裝兩個鏈輪。
驅動裝置包括電機、減速機、傳動大小鏈輪（或聯軸器）。

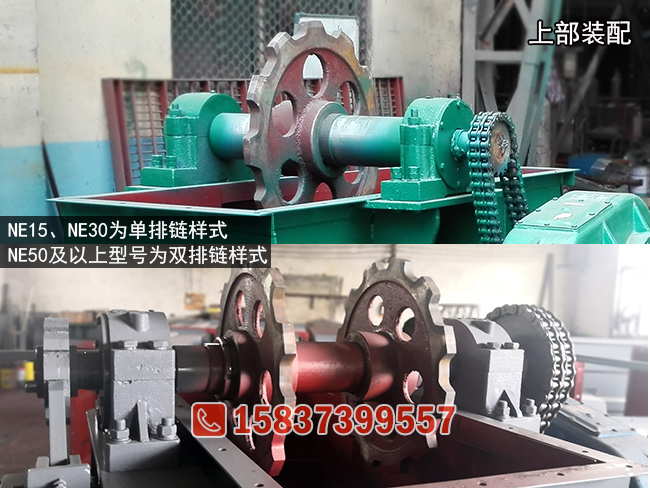

上圖可以看出來單排鏈、雙排鏈提升機頭部結構的對比。主要區別就是鏈輪的個數，單排鏈板鏈提升機上下各安裝一個鏈輪，雙排鏈的斗式提升機上下各安裝兩個斗提機鏈輪，其余結構基本類似。
板鏈斗式提升機的鏈輪一般為鑄造件，材料ZG310-750，齒面需要經過淬火熱處理。
尾部裝配：
鏈式斗式提升機的尾部裝配結構主要包括進料口、改向鏈輪、張緊裝置等。同樣，單排鏈提升機安裝一個改向鏈輪，雙排鏈斗式提升機安裝兩個驅動鏈輪。
板鏈斗式提升機的進料方式一般為流入式，因此進料口的角度、高度、大小設計都有講究。
運行部件：
斗式提升機各類型主要區別就在于運行部件的不同，運行部件就是牽引件和料斗，板鏈斗式提升機就是板鏈條和料斗，我們先看下板鏈斗式提升機的牽引件。

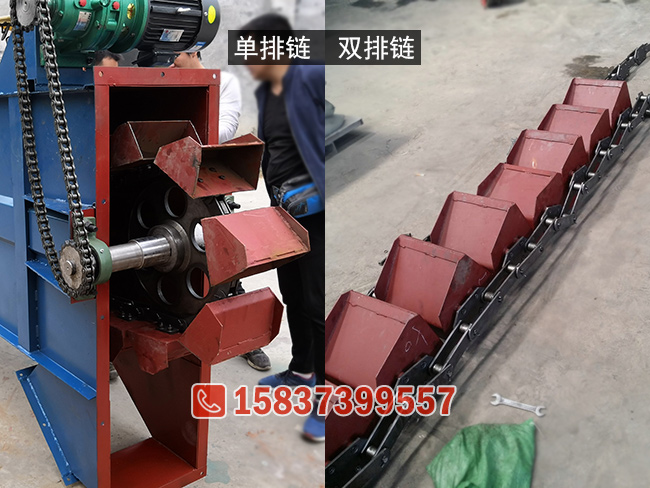

NE系列板鏈提升機中NE15、NE30是單排鏈樣式，NE50及更大型號為雙排鏈樣式。單排鏈式提升機料斗為三角形，料斗安裝在中間位置；雙排鏈斗式提升機料斗為平行斗樣式，鏈條是安裝在料斗兩側的。
NE提升機鏈條也是經過特殊材料制作，這也是和皮帶式、環鏈式提升機的很大區別，鏈板是45#鋼，銷軸套筒滾子為40Cr調質熱處理，較強的耐磨性使板鏈提升機故障率低，運行更穩定。
中間箱體：
板鏈斗式提升機的中間箱體標準節為2米高，特殊節課制作3米、1.5米等。中間箱體需要經過折彎加強處理，以增加箱體的承載力。上下各安裝一個法蘭，提升機安裝時進行法蘭連接，提升粉料時可在法蘭中間加一層海綿墊，增強密閉性，有效防止粉塵泄露。
