NE15斗式提升機鏈條

NE15提升機鏈條尺寸

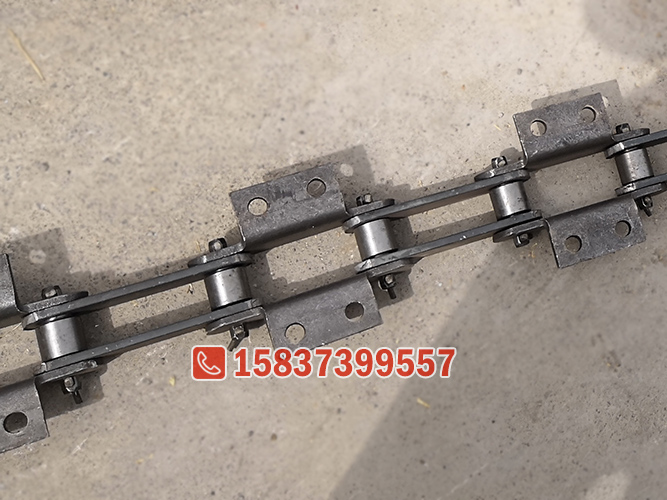

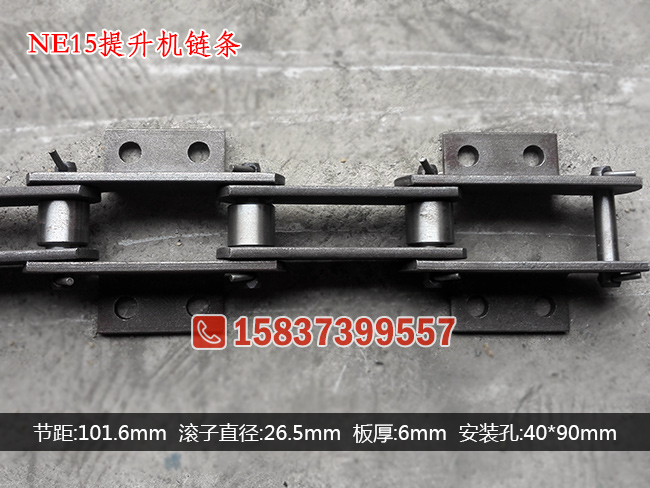

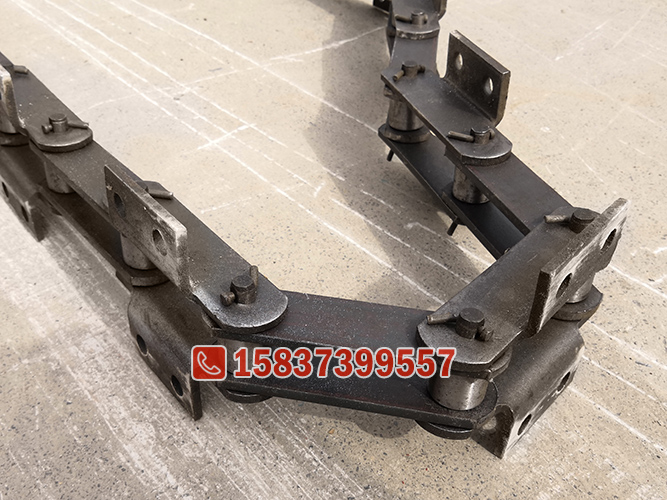

NE15斗式提升機鏈條節距101.6mm，銷軸直徑11.5mm，銷軸長度70mm，滾子直徑26.5mm，內節內寬27mm，鏈板厚度6mm，鏈板寬度35mm。安裝孔40*90mm。

NE15提升機鏈條材質

鏈條的鏈板為45#鋼材質，銷軸套筒滾子為40Cr調質熱處理，增加耐磨可靠性。

NE15斗式提升機介紹

NE15斗式提升機為單排鏈樣式，是NE系列中zui小的一個型號，提升量為15立方/小時。

NE15是板鏈斗式提升機主要由頭部、尾部、中間箱體、鏈條鏈輪等部分組成。

頭部箱體安裝有上軸、上鏈輪，可根據要求選裝逆止器、檢修平臺等裝置。

NE15提升機的下部箱體安裝有絲桿彈簧自動張緊裝置、檢修門。鏈條為套筒滾子板鏈。

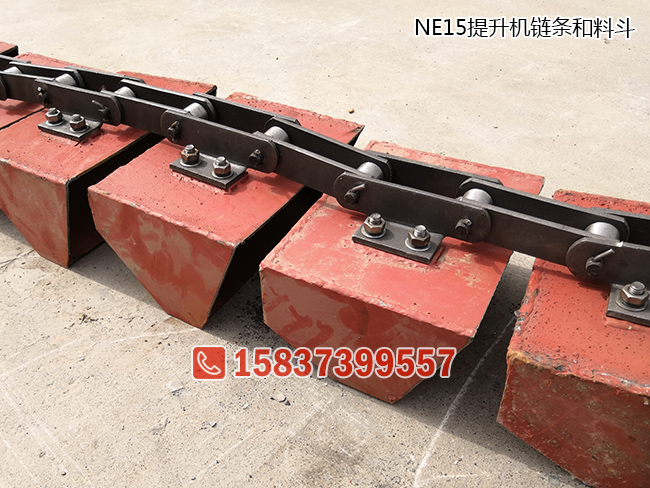

上圖為NE15斗式提升機內部結構，因?yàn)槭菑S內試機，料斗只安裝了一部分?？梢钥闯鰜韱闻沛湗邮?，斗距也很密，基本上是一個料斗挨著一個料斗。
