M型富勒泵概述
我廠引進丹麥?zhǔn)访芩构镜脑O(shè)備，由美國富勒公司配套六臺M型F一K螺旋泵(富勒泉)，臺M300富勒泵用于輸送生料。自1988年7月投料試生產以來，由于M300富勒泵輸送能力達不到設計要求，導致Aox35立磨臺時產量不能達到額定能力，直接影響我廠試生產順利進行。直到1989年10月オ解決了這一問題，這里詳細介紹一下其影響因素及解決辦法。
M型FーK螺旋泵簡稱富勒泵，由螺旋體(螺旋葉片上加焊了一層耐磨合金)、料斗、圓筒體、重錘閘、混合室等組成。其進料方向垂直于出料方向，粉狀物料進入料斗后，即被螺旋體推至混合室，混合室噴嘴噴出的壓縮氣流使物料流態化并沿管道到達卸料處。
M300富勒泵和富勒單級旋轉CC200空壓機的技術參數

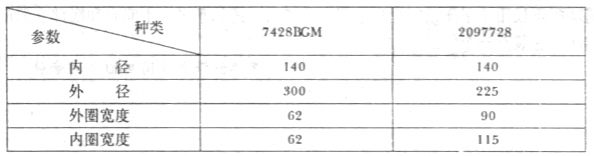

1988年7月下句生產磨投料試車后，該泵運行正常，產量為130h左右，經過一個多月運轉，出現生料從泵兩頭端蓋冒出現象，停機卸下軸承蓋進行檢查，發現兩端密封圈已磨損，生料進入軸承，使軸承滾珠過早磨損。換上一套新的軸承，運行十幾天后仍然出現以上現象。經過仔細檢查發現，由于密封清吹氣流部分供給空氣炮，密封氣體壓力達不到設定2.8bar(卸料端)，導致料斗和排料腔內壓力大于軸承腔內壓力，生料堆積在密封上，引起密封圈和軸承套過快磨損，隨后進入軸承，使軸承的鋼球磨損失效，被迫停機。因進口軸承供應不及，傳動端一對7428BGM軸承用國產一個2097728代替，兩種軸承參數見表2。

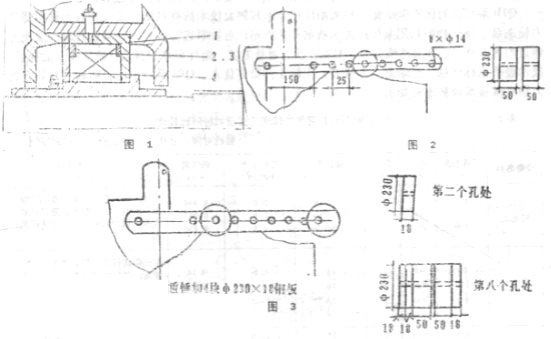

根據傳動端受力，利用加套固定軸承(見圖1)，1號套用確定軸承位置，2、3號套用于確定軸承外圈，4號套用于防止軸承向移動。
空氣炮氣源拆除后，以上現象不再出現，但是，泵輸送能力只能穩定在130uh左右，稍提高就會出現堵料直到從空氣斜槽溢出，無法連續運行。經停機檢查及運行觀察，發現該泵輸送氣體壓力表(支管表)上讀數只有1.1bar左右，達不到原設計能力1.8bar，支管表上壓力總是比總管(混合室)表上壓力高0.2bar，重錘桿上下擺動頻繁，重錘桿軸磨損嚴重，軸孔磨成橢圓形。
停機檢修時，更換已磨損的重錘軸，修正軸孔，加上軸套，更換重錘閘與排料腔(泵內腔)之間密封，防止氣體從混合室進入泵內腔。開機后經觀察，決定逐步加重錘重量，使用臺CC200空壓機供氣，輸送氣體壓力為1.7bar左右，調節卸料端過濾調壓力到3.8bar，產量可達到160h以上，加上窯尾電收塵器回灰，目前泵產量可穩定在180h以上，解決了試生產一年來大窯操作不穩定日產量無法提高的難題。
產量為130h時重錘大小及位置如圖2所示。產量為180uh時重錘大小及位置置如圖3所示。
富勒泵潤滑部位：兩端軸承、密封、重錘閘軸。富勒泵潤滑采用EZ膨潤土基脂，滴點210°C，適用于耐磨軸承潤滑，溫度范圍從-18℃到149C。
維護要點：
a.當潤滑傳動端軸承時，通過油孔注入大量油脂(不能填滿內腔)，使泵在達到工作溫度以前不運行，移開油塞B允許過多油脂流出，油脂停流后油蓋重新蓋上。因?qū)π读隙溯S承室加壓密封，需要不同的潤滑方式，用手推油槍應在泵運行時進行，必須預潤滑軸承，不要在鋼球和軸承圈之問加油脂。
b.安裝在泵兩端的軸承支承上唇形密封裝置要求同一型號潤滑劑，密封在泵運行時加油脂，泵每連續工作24h潤滑一次，用手推油槍通過油嘴。過多密封油脂，通過最外唇形密封吹出。在傳動端油脂掉進支承座出口，集中在卸料端支承座內側，每當移開卸料端軸承座，就應抹掉過剩油脂。
c.重錘閘重錘桿軸應每天潤滑一次。
